微型履帶吊車的工作機構及結構
微型履帶吊車的工作機構實現起重機功能起升的主要機構，包括起升機構、變幅機構、旋轉機構、臂桿伸縮機構、行走機構和支腿支撐機構。
微型履帶帶車的操作基本步驟
1.檢查設備結構件、鋼絲繩是否異常，儀表自檢是否正常。
2.打開鑰匙開關（設備長時間放置或者環境溫度低于0度時，需預熱三秒），帶設備自檢完成， 啟動發動機，嚴禁連續啟動發動機，間隔30秒以上。
3.選擇手動模式或者遙控模式，然后再選擇三種操作模式。
4.行走模式：選擇前進、后退行走，嚴禁帶載行走，轉向、路面崎嶇不平時，嚴禁用高速。
5.支腿模式：嚴禁不撐支腿作業，吊臂歸到位，顯示屏指示燈點亮，支腿才可以收起。
6.吊重模式：嚴禁解除控制系統或者長時間按復位按鈕操作。
7.遙控操作時注意開機按喇叭鍵對接信號。
8.設備放置半月以上，請及時充電。
9.使用電機時，請把鑰匙開關打到ON檔，然后打開電機按鈕。
微型履帶吊車的工作機構實現起重機功能起升的主要機構，包括起升機構、變幅機構、旋轉機構、臂桿伸縮機構、行走機構和支腿支撐機構。
| 運動機構 | 作用 | 注意事項
|
| 起升機構 | 實現重物的垂直上下運動 | 需要在支腿展開的情況下工作
|
| 變幅機構 | 實現重物的變幅運動 | |
| 旋轉機構 | 實現重物的垂直水平位移運動 | |
| 伸縮機構 | 伸縮吊臂的同時改變起重機的工作幅度和起升高度 | 需要在支腿展開的情況下工作 荷載時禁止伸縮吊臂
|
| 行走機構 | 設備的位移 | 其它機構處于收存狀態時方可行走 |
| 支腿支撐機構 | 支腿的支撐用于提供起升所需要的設備支撐的穩定 性 | 支腿的展開幅度影響起重時的穩定 性，依場地環境盡可能展到最大
|
|
安全裝置類型 |
作用 | 注意
|
| 水平儀 |
展開支腿時，觀察車體的水平度；及其吊裝時觀察車體 的傾斜度。 |
|
| 三圈報警 | 當鋼絲繩下放直至卷筒上面剩余最后三圈時，系統自動 切斷油路，并報警提示，以防危險發生。
|
復位狀態失效
|
| 過卷報警 | 當向上卷吊鉤或者向外伸臂時，吊鉤與高度重錘相碰后 ，系統自動切斷油路，并報警提示，以防危險發生。
|
復位狀態失效 |
| 自動收鉤 | 防止吊鉤在設備行走或運輸過程中碰撞到人或者設備自身，通過控制液壓系統當前壓力，進而把吊鉤收緊。
|
嚴禁復位按鈕收鉤 復位狀態失效
|
| 傾翻報警 | 吊重狀態車體傾斜超過3度，系統自動切斷油路，防止翻車；行走狀態車體傾斜超過20度時，系統報警提示。 | 復位狀態失效
|
| EMO開關 | 當緊急情況下，按下EMO開關，熄滅發動機或電機，避 免造成更嚴重事故。
|
車體EMO開關按下時，發動機電機無法啟動 |
| 力矩控制系統/ 三色燈/支腿位置檢測
|
通過傳感器測量油缸壓力、吊臂長度和角度等數值，在 力矩限制器主機中進行運算和比較，同時通過顯示器向 起重機的操作者實時顯示起重臂長度和角度、吊鉤高度 、工作幅度、實際起重量和額定起重量等參數，在接近 安全邊界時向起重機的操作者發出聲光報警，且在達到 邊界條件時，配合起重機電控系統切斷執行元器件動作 ，并與支腿檢測裝置結合，自動切換吊重?cái)?shù)據表。 | 復位狀態失效
|
| 吊臂歸位鎖定 |
只有吊臂歸到位置時候，支腿才可以收回，以防誤操作 支腿，造成翻車。 |
復位狀態失效，若支腿不能收 起，請檢測吊臂歸位開關。
|
| 遙控指示工作燈
|
當遙控操作狀態時，此燈亮起，以警示操作者，在遙控模式下。
|
|

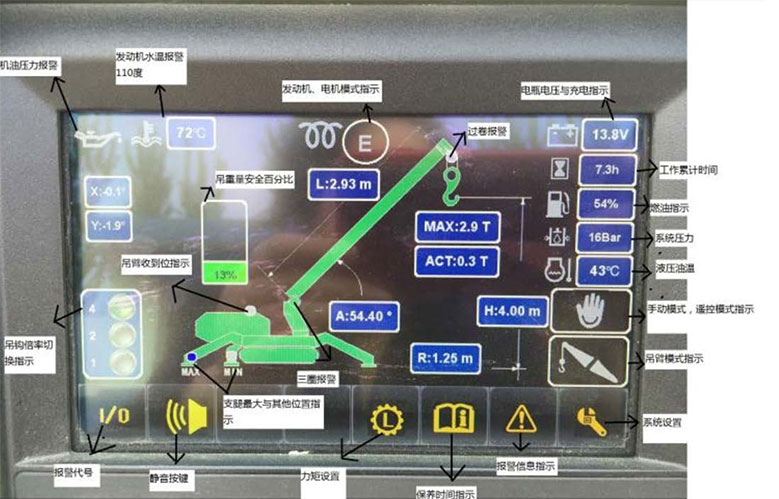

| 綜合信息控制與反饋系統
|
語音播報系統，提醒操作者當前是什么操作模式； 屏幕系統信息顯示。 | 如下圖 |
1.檢查設備結構件、鋼絲繩是否異常，儀表自檢是否正常。
2.打開鑰匙開關（設備長時間放置或者環境溫度低于0度時，需預熱三秒），帶設備自檢完成， 啟動發動機，嚴禁連續啟動發動機，間隔30秒以上。
3.選擇手動模式或者遙控模式，然后再選擇三種操作模式。
4.行走模式：選擇前進、后退行走，嚴禁帶載行走，轉向、路面崎嶇不平時，嚴禁用高速。
5.支腿模式：嚴禁不撐支腿作業，吊臂歸到位，顯示屏指示燈點亮，支腿才可以收起。
6.吊重模式：嚴禁解除控制系統或者長時間按復位按鈕操作。
7.遙控操作時注意開機按喇叭鍵對接信號。
8.設備放置半月以上，請及時充電。
9.使用電機時，請把鑰匙開關打到ON檔，然后打開電機按鈕。
